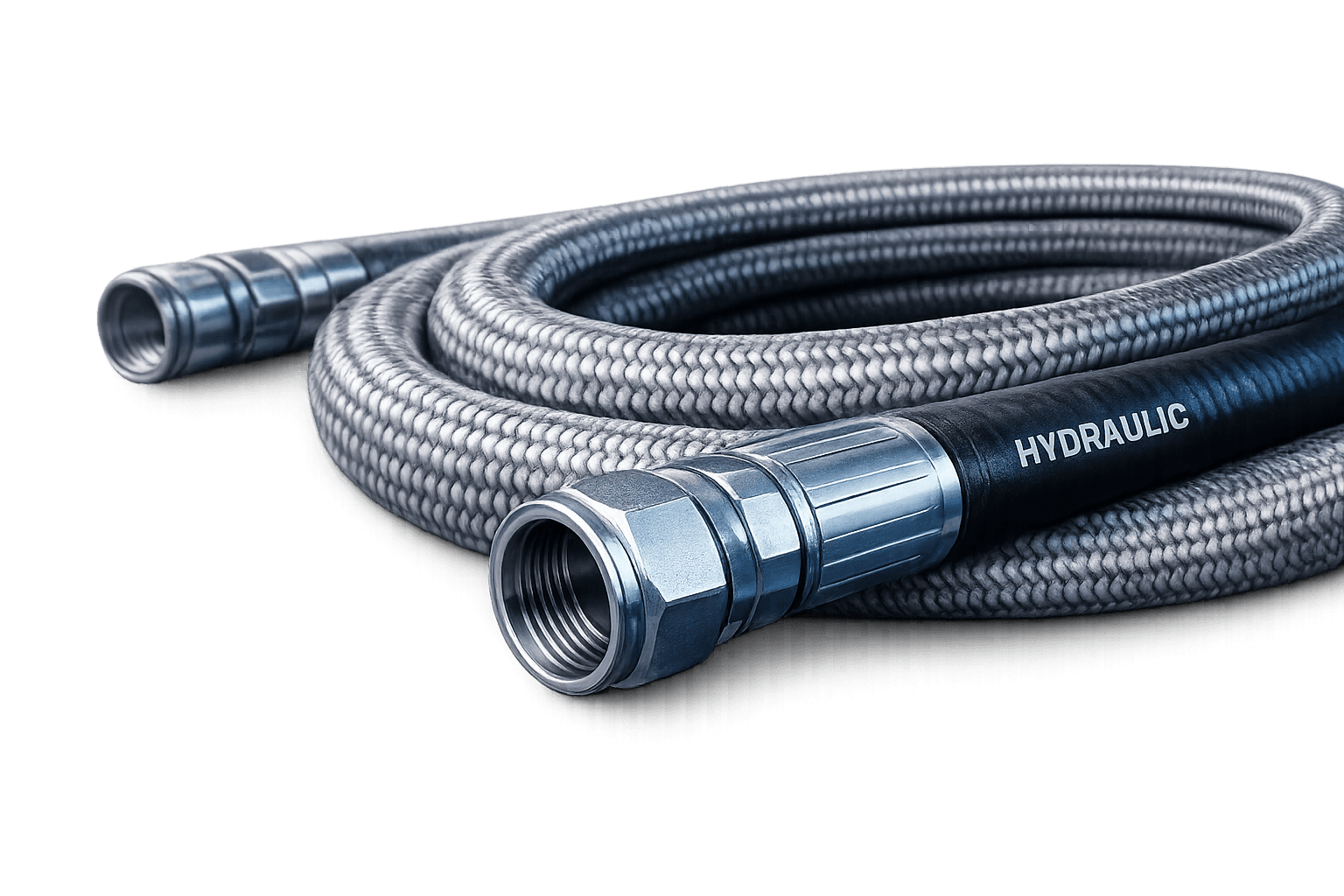

Hydraulické hadice

Výroba a lisování hydraulických hadic na míru

Zajišťujeme kompletní výrobu hydraulických hadic – od zaměření přes lisování po osazení koncovkami a tlakovou zkoušku. SAE, DIN a metrické normy. Tlaky do 420 bar.

Výroba dle dokumentace nebo vzorku zákazníka
SAE 100R1–R17, 4SP/4SH, termoplastické hadice
Tlakové zkoušky a kontrola každého kusu

Poptejte výrobu hadice

Výrobní proces

Zaměření

Výroba dle technické dokumentace, výkresu nebo dodaného vzorku. Konzultace rozměrů a tlakové třídy.

Lisování hadice

Přesné hydraulické lisování na profesionálním lisu. Malosériová i opakovaná výroba s krátkými dodacími lhůtami.

Montáž koncovek

Osazování dle norem SAE, DIN, metrické i palcové závity. Přímé, úhlové i otočné koncovky.

Tlaková zkouška

Každá hadice může být podrobena tlakové zkoušce pro ověření těsnosti a bezpečnosti provozu.

do 420 bar

max. tlak

SAE / DIN

normy

ISO 18752

standard

Co zajišťujeme

Kompletní výrobní servis

Od jednotlivého kusu po sériovou dodávku. Každá hadice prochází kontrolou kvality.

Výroba na míru

Lisujeme dle technické dokumentace nebo vzorku zákazníka. Délka, průměr a tlaková třída přesně dle požadavku.

Lisování hadic

Operativní lisování na hydraulickém lisu. Malosériová i opakovaná výroba s minimálními dodacími lhůtami.

Osazování koncovek

Osazujeme dle norem SAE, DIN, metrické i palcové. ORFS, přímé i úhlové provedení. Každý kus kontrolovaně zpracován.

Tlakové zkoušky

Každá hadice může být podrobena tlakové zkoušce pro ověření těsnosti a bezpečnosti provozu dle norem.

Parametry

Technické specifikace

Parametr	Hodnota
Typy dle SAE	100R1, 100R2, 100R7, 100R8, 100R9–R12, 4SP, 4SH
Vnitřní průměr	4 – 51 mm (1/4" – 2")
Pracovní tlak	80 – 420 bar (dle typu a průměru)
Teplotní rozsah	−40 °C až +120 °C
Koncovky	SAE J514, DIN 2353, BSP, NPT, ORFS, metrické
Normy	SAE J517, DIN EN 853, DIN EN 856, ISO 18752, ISO 4407

* Parametry jsou orientační. Přesné specifikace závisí na zvoleném typu a normě. Kontaktujte nás pro konkrétní aplikaci.

Sortiment

Typy hydraulických hadic

Dodáváme kompletní sortiment dle SAE a DIN norem – od standardních oplétaných po spirálové vysokotlaké hadice.

SAE 100R1 / R2 – oplétaná hadice

Jeden nebo dva ocelové oplety. R1 do 225 bar, R2 do 400 bar. Nejrozšířenější typ pro průmyslovou a mobilní hydrauliku. Pryžový vnitřek NBR, EPDM nebo Neopren.

Do 400 barPrůmyslová hydraulikaMobilní stroje

SAE 100R7 / R8 – termoplastická hadice

Lehká a flexibilní termoplastická hadice s textilním nebo ocelovým opletem. Velmi malý poloměr ohybu. Vhodná pro manipulátory, roboty a místa s omezeným prostorem.

Do 350 barLehká váhaMalý poloměr ohybu

4SP / 4SH – spirálová hadice vysokotlaká

Čtyři vrstvy spirálového ocelodrátového opletu. Tlaky do 420 bar. Určena pro extrémně náročné aplikace – lisy, demoliční technika, důlní stroje. Dle normy DIN EN 856.

Do 420 barExtrémní tlakDIN EN 856

PTFE hydraulická hadice

Teflonová vnitřní vrstva s ocelovým opletem. Chemická inertnost, teplotní odolnost do +200 °C. Vhodná pro speciální hydraulické kapaliny, potravinářství a farmacii.

Chemická odolnostDo +200 °CSpeciální kapaliny

Aplikace
